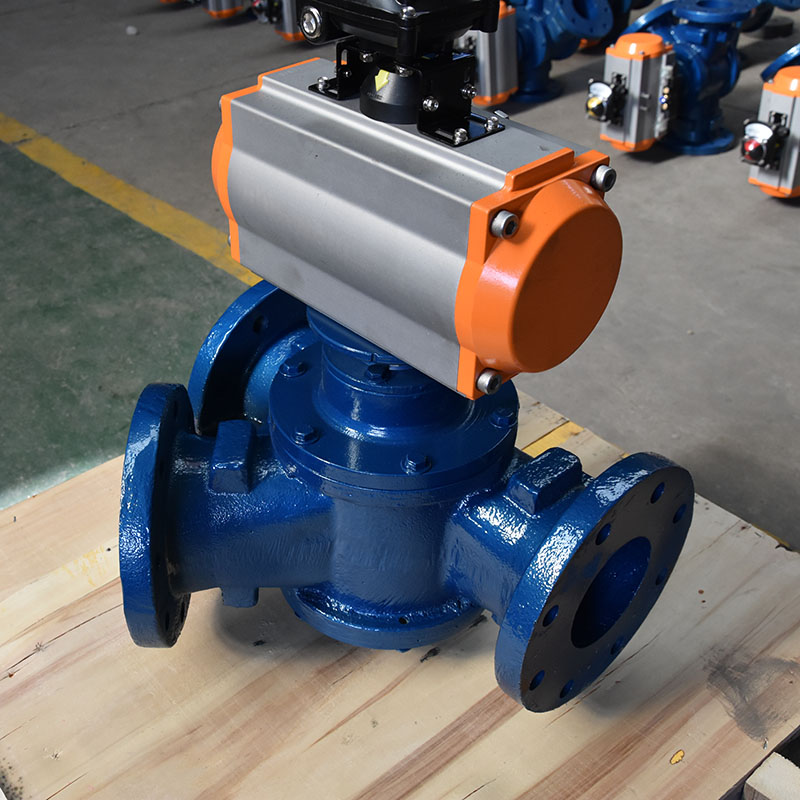

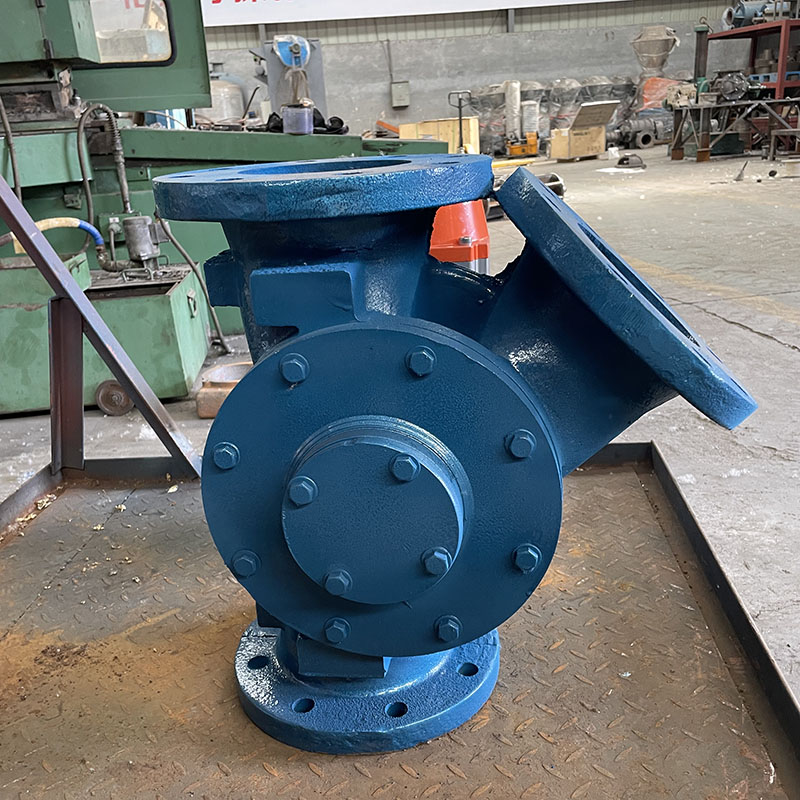

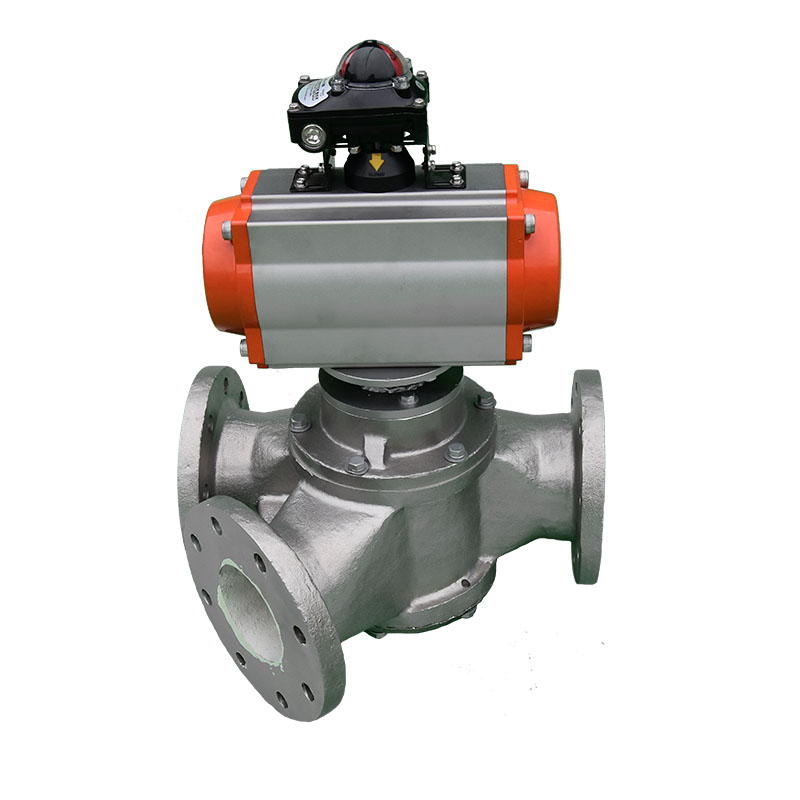

分路阀是一种由阀体、上下阀盖、带有中心阀轴的阀芯、密封条等零部件和操作机构组成，适用于气力输送管路系统介质流向切换，以运送物料到不同方向的三通分路阀。该阀在筒状阀体柱面上设有一个入口和两个出口，具有通道以供流体流过的阀芯通过上、下阀盖密封安装在阀体圆柱形腔体内，其中阀芯上下底面的圈沿处设有O型密封圈，在两底面之间的母线柱面上设置有径向截面呈八字形的两扇柱弧面挡门，该挡门可滑转封堵在阀体腔壁上的进、出口管口上，并且在它的边沿上设有与诸口管管口严密接触的密封门条，从而只能借由转动阀芯来控制及改变介质的运送方向。
